アルミ材は導電用途に適用できるのか

アルミ材は導電用途にも使用されている材料です。ただし、どのような条件でも安定して成立するわけではありません。
重要なのは、「材料の導電率」だけで判断しないことです。実際の製品では、接触部や接合部、さらには表面状態が影響し、最終的な電気性能は大きく変わります。つまりアルミは、「導電性が低い材料」ではなく、「条件によって性能が成立するかが分かれる材料」です。この前提を理解せずに適用すると、試作では問題がなくても量産や実使用環境で不具合が発生する可能性があります。

アルミ材の導電性とは

一般的に、アルミの導電率は銅よりも低いとされています。しかしこれはあくまで材料単体の比較に過ぎません。
実際の製品では以下の要素が関与します。

・断面積（太さ・形状）
・接触状態（圧力・面積）
・表面状態（酸化皮膜・めっき）

例えば、断面積を適切に確保すれば、アルミでも必要な電流容量を満たすことは可能です。また、アルミは銅よりも軽量であるため、近年では軽量化を目的とした材料置換も進んでいます。特に車載分野では、重量低減による電費改善の観点から、アルミ導体の適用検討が進むケースも増えています。バスバーなどの大電流用途でも、アルミ材の適用検討が進められるケースがあります。一方で、単純に材料を置き換えるだけでは、接触抵抗や発熱といった問題が発生する場合があります。そのため重要なのは「銅より優れているか」ではなく、「設計によって必要性能を満たせるかどうか」です。

なぜ接触抵抗が問題になるのか

アルミの導電性を考える上で最も重要なのが接触抵抗です。特に接触電気抵抗は、導通安定性や発熱に直結する重要な要素です。
アルミは表面に酸化皮膜を形成するため、この皮膜が電気的な抵抗として作用します。その結果、以下のような問題が発生します。

・接触抵抗・接点抵抗が高くなる
・接触部で発熱が発生する
・通電性のばらつきが出る

このように、アルミの課題は材料そのものではなく、界面の状態にあります。接触抵抗は、接触圧力や表面状態によって大きく変化することが知られています。
実際の評価データや測定結果については、技術ページでも紹介しています。

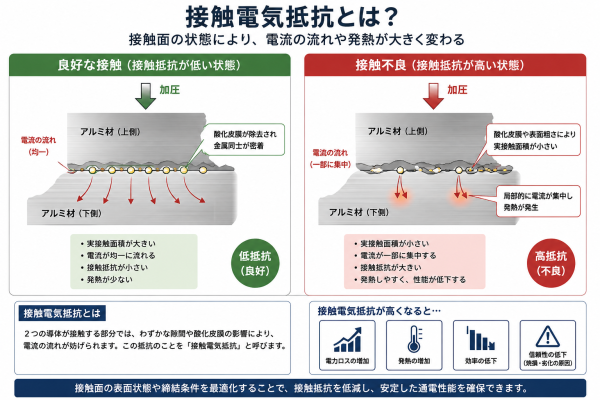

接触抵抗はどこで決まる？

接触抵抗は単純に「接触しているかどうか」では決まりません。
主に以下の要素によって決まります。

・実接触面積
・接触圧力
・表面粗さ
・酸化皮膜の有無

見た目は面で接触していても、実際には微小な点でしか接触していません。そのため、電流が流れる経路は非常に限定的です。特にアルミ材では、表面に形成される酸化皮膜が接触を阻害しやすく、見かけ上は接触していても、安定した導通が得られないケースがあります。また、接触圧力が不足すると、実際に導通している領域がさらに減少し、接触抵抗の上昇や発熱につながります。つまり、接触抵抗は「材料」だけでなく、「どのように接触させるか」によって大きく変わります。したがって設計では、「見かけの接触」ではなく「実際に電流が流れる接触状態」をどう作るかが重要になります。

導電性を成立させる設計ポイント

アルミで導電性を確保するためには、構造と表面の両面からの設計が必要です。
主なポイントは以下の通りです。

・接触構造の最適化（面接触・多点接触）
・適切な面圧の確保
・表面処理（めっき）の適用

特に重要なのが接触構造です。例えば、局所的にしか接触しない構造では、電流密度が集中し、局部発熱や接点抵抗上昇の原因になります。一方で、接触面積を適切に確保できれば、電流分散がしやすくなり、安定した導通につながります。また、アルミは酸化皮膜の影響を受けやすいため、表面処理も重要です。めっきによって接触界面を安定化させることで、導通特性や接触信頼性の改善が期待できます。つまり導電性は材料単体ではなく、「構造＋表面処理」によって成立します。

なぜ試作と量産で差が出るのか

アルミの導電特性は、試作と量産で差が出やすい領域です。
主な要因は以下の通りです。

・面圧のばらつき
・表面状態のばらつき
・工程条件の違い

これらの影響により、接触抵抗がばらつき、結果として局部発熱や通電不良として顕在化します。つまりアルミは、工程管理によって性能が変わる材料です。そのため、試作段階だけでなく量産条件まで含めた検討が不可欠です。

アルミ材を高電流用途へ適用する際の考え方

アルミ材は高電流用途でも使用されています。ただし、適用にあたっては、いくつかの条件を整理する必要があります。

・十分な断面積の確保
・接触抵抗の低減設計
・発熱を考慮した構造設計

これらが満たされない場合、発熱や電圧降下といった問題が発生します。近年では、EVやバッテリー関連部品、アルミバスバーなどの分野でも、軽量化を目的としてアルミ材の適用が検討されています。ただし、高電流用途では、わずかな接触抵抗や接点抵抗の増加でも発熱量が大きく変化します。また、異種金属接触による電食リスクについても考慮が必要です。そのため、材料選定だけでなく、接触構造や表面処理を含めた設計が重要になります。重要なのは、「材料で判断する」のではなく、「設計で成立させる」という考え方です。

設計段階で決まる導電性能

アルミの導電性能は、後工程で調整できるものではありません。設計段階でほぼ決まります。

・接触構造の選定
・表面処理仕様の設定
・使用環境（電流・温度）の想定

これらを事前に整理することで、量産後のトラブルを防ぐことができます。アルミは「設計で成否が決まる材料」です。

アルミ材の導電設計でお困りの方へ

アルミの導電性は「低いかどうか」ではなく、「成立させられるかどうか」が本質です。材料特性だけでなく、接触状態・構造・表面処理を含めた総合設計によって、実用的な性能が確保されます。ニシハラ理工では、アルミ材へのめっきを含め、導電性能と量産性の両立を前提とした設計検討をサポートしています。
また、接触抵抗評価などの技術データについては、技術ページでも公開しています。

導電性に不安がある場合や、材料置換を検討している場合は、設計初期の段階からご相談ください。
